Современная инфраструктура зданий и промышленных объектов требует надежных решений для поддержания температурного режима, предотвращения замерзания жидкостей и обеспечения безопасности эксплуатации. Кабельные системы электрического обогрева представляют собой сложный инженерный комплекс, который выходит далеко за рамки простого подключения провода к сети. Это высокотехнологичные решения, требующие глубокого понимания теплофизики, электротехники и материаловедения. Эффективность таких систем напрямую зависит от правильного подбора компонентов, точного теплотехнического расчета и квалифицированного монтажа. В данном материале подробно рассматриваются основные типы нагревательных элементов, их конструктивные особенности, сферы применения и критические аспекты проектирования.
Фундаментальные принципы резистивного нагрева
В основе работы большинства традиционных систем лежит закон Джоуля-Ленца, согласно которому при прохождении электрического тока через проводник с определенным сопротивлением выделяется тепловая энергия. Резистивный кабель является классическим представителем этого семейства. Его конструкция обычно включает в себя одну или две токопроводящие жилы из нихрома или другого сплава с высоким удельным сопротивлением, окруженные слоями изоляции и экранирующей оплеткой. Важнейшим параметром здесь является линейная мощность, измеряемая в ваттах на погонный метр, которая должна строго соответствовать проектным требованиям.
- Одножильные кабели требуют замыкания цепи на обоих концах, что усложняет монтаж на сложных геометрических поверхностях, но обеспечивает высокую надежность при правильной укладке.
- Двухжильные модификации имеют возвратную жилу, благодаря чему подключение осуществляется только с одного конца, что значительно упрощает инсталляцию и снижает риск ошибок коммутации.
- Минеральная изоляция, часто используемая в промышленных версиях, позволяет достигать экстремально высоких температур нагрева, вплоть до нескольких сотен градусов Цельсия, что необходимо для технологических процессов.
Ключевым недостатком резистивных систем является постоянство их теплоотдачи независимо от температуры окружающей среды. Если температура объекта повышается, сопротивление жилы может незначительно измениться, но система продолжит выделять заданное количество тепла, что может привести к перегреву или неэффективному расходу электроэнергии. Именно поэтому такие решения часто комплектуются внешними терморегуляторами с выносными датчиками, которые отслеживают температуру поверхности или воздуха и разрывают цепь питания при достижении уставок.
Эволюция саморегулирующихся технологий

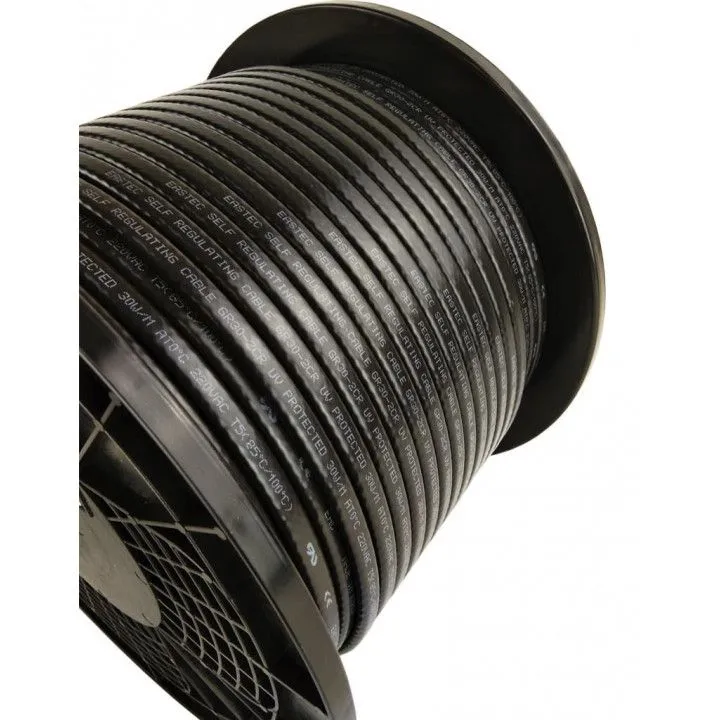

Более совершенным решением, лишенным многих недостатков резистивных аналогов, являются полимерные нагревательные элементы. В их основе лежит полупроводниковая матрица, расположенная между двумя медными шинами питания. Уникальность этой технологии заключается в способности материала изменять свое электрическое сопротивление в зависимости от температуры окружающей среды. При охлаждении полимера его структура сжимается, образуя больше токопроводящих путей, что приводит к увеличению мощности нагрева. По мере прогревания матрица расширяется, разрывая связи и снижая потребляемый ток. Этот эффект предотвращает локальный перегрев даже в местах пересечения кабеля, что является частой проблемой при монтаже резистивных систем.
Такие системы обладают высокой энергоэффективностью, так как потребляют мощность только там и тогда, где это действительно необходимо. Однако стоит отметить, что старение полимерной матрицы со временем может приводить к деградации ее свойств, поэтому срок службы таких кабелей обычно ограничен по сравнению с минеральными изолированными аналогами. Для защиты от механических повреждений и воздействия агрессивных химических сред используется внешняя оболочка из фторполимеров, таких как тефлон или ETFE, а также металлическая оплетка для заземления и защиты от электромагнитных помех.
При проектировании систем антиобледенения кровель и водостоков инженеры часто выбирают саморегулирующийся нагревательный кабель именно из-за его адаптивности к переменчивым погодным условиям. Способность автоматически регулировать теплоотдачу позволяет избежать образования ледяных дамб и сосулек без риска повреждения кровельного покрытия избыточным теплом. Это особенно актуально для регионов с частыми колебаниями температуры вокруг нулевой отметки, когда процессы таяния и замерзания происходят циклически.
Специфика промышленного применения и бетонных работ
В строительной отрасли электрический обогрев нашел широкое применение не только для защиты готовых конструкций, но и на этапе их возведения. Зимнее бетонирование представляет собой серьезную технологическую проблему, так как низкие температуры замедляют или полностью останавливают процесс гидратации цемента. Чтобы обеспечить набор проектной прочности бетона в холодное время года, необходимо поддерживать положительную температуру свежеуложенной смеси в течение определенного периода. Традиционные методы, такие как укрытие термоодеялами или использование тепловых пушек, часто оказываются недостаточно эффективными или экономически нецелесообразными для крупных объектов.
Использование специализированных нагревательных элементов позволяет равномерно прогреть массив бетона изнутри, обеспечивая оптимальные условия для кристаллизации цементного камня. Важно правильно рассчитать шаг укладки и мощность, чтобы избежать температурных напряжений, которые могут привести к трещинообразованию. Контроль температуры осуществляется с помощью термопар, погруженных в толщу конструкции. Такой подход гарантирует равномерность прогрева по всему объему, что критически важно для несущих колонн, фундаментных плит и монолитных стен.
Для этих целей разработаны специальные марки кабелей, способные выдерживать высокое давление бетонной смеси и щелочную среду цементного раствора. Инженеры, занимающиеся подготовкой площадки, часто заказывают греющий кабель для прогрева бетона заблаговременно, чтобы интегрировать его в арматурный каркас перед заливкой. Правильное позиционирование нагревательных линий позволяет минимизировать потери тепла в грунт и окружающую среду, фокусируя энергию непосредственно на поддержании температурного режима внутри конструктива.
Компоненты системы управления и безопасности
Любая система электрообогрева невозможна без грамотно спроектированной системы управления. Простое подключение к сети недопустимо, так как это ведет к авариям и перерасходу ресурсов. Центральным элементом автоматики является терморегулятор, который может быть электронным, электромеханическим или программируемым. Современные цифровые контроллеры позволяют задавать сложные алгоритмы работы, учитывать прогноз погоды и интегрироваться в системы диспетчеризации здания (BMS).
- Датчики температуры должны быть защищены от механических повреждений и иметь быстрый отклик. Для контроля температуры поверхности используются накладные датчики, для контроля воздуха — канальные или уличные.
- Устройства защитного отключения (УЗО) обязательны для всех систем, работающих во влажных помещениях или на открытом воздухе, так как они предотвращают поражение электрическим током при повреждении изоляции.
- Контакторы и магнитные пускатели используются для коммутации мощных нагрузок, разделяя силовую часть и цепь управления, что продлевает срок службы терморегуляторов.
Важным аспектом является защита от токов утечки. Повреждение внешней оболочки кабеля влагой или механическим воздействием может привести к короткому замыканию на землю. Экран из алюминиевой фольги или медной оплетки не только выравнивает электрическое поле, но и служит для подключения заземления. Сопротивление изоляции должно регулярно проверяться мегаомметром как на этапе монтажа, так и в процессе эксплуатации. Падение сопротивления ниже допустимых норм свидетельствует о нарушении герметичности концевых или соединительных муфт.
Монтажные нюансы и типичные ошибки
Качество монтажа определяет долговечность всей системы. Даже самый дорогой кабель выйдет из строя, если будут нарушены правила его укладки. Одним из главных запретов является превышение минимального радиуса изгиба, указанного производителем. Перегиб может повредить внутреннюю структуру жилы или матрицы, что приведет к локальному перегреву и обрыву цепи. Также категорически запрещается укладка кабеля с перехлестом, если это не предусмотрено специальной конструкцией саморегулирующегося элемента, и даже в этом случае следует соблюдать осторожность.
Крепление кабеля к поверхности осуществляется с помощью специальных клипс, алюминиевой ленты или монтажной сетки. Использование металлических крепежей без диэлектрических прокладок недопустимо, так как это может повредить изоляцию. Концевые заделки должны выполняться с особой тщательностью, используя термоусаживаемые трубки и герметики, обеспечивающие полную влагозащиту. Любая микротрещина в месте соединения станет точкой входа для влаги, что неизбежно приведет к коррозии контактов и выходу узла из строя.
Теплоизоляция является неотъемлемой частью эффективной системы обогрева. Без качественного утепления тепло будет рассеиваться в окружающее пространство, а не нагревать целевой объект. Толщина изоляционного слоя рассчитывается исходя из разницы температур и коэффициента теплопроводности материала. Для труб малого диаметра используются готовые скорлупы из вспененного каучука или полиэтилена, для резервуаров — маты из минеральной ваты с покрытием из жести или алюминия. Отсутствие изоляции сводит на нет весь экономический эффект от использования энергоэффективных технологий.
Расчет теплопотерь и подбор мощности
Перед закупкой оборудования необходимо выполнить детальный теплотехнический расчет. Он включает в себя определение площади обогреваемой поверхности, учет теплопотерь через ограждающие конструкции, влияние ветра и солнечной радиации. Для трубопроводов учитывается диаметр трубы, материал изоляции, начальная и конечная температура продукта, а также скорость потока жидкости. Ошибка в расчетах может привести к тому, что система не справится с пиковыми нагрузками в самые холодные дни зимы.
Коэффициент запаса мощности обычно принимается равным 1.1–1.3, чтобы компенсировать старение изоляции и возможные изменения условий эксплуатации. Для открытых площадок, таких как пандусы или ступени, необходимо учитывать нагрузку от снега и возможность его уплотнения. В таких случаях применяются кабели повышенной мощности, способные растопить слой снега и предотвратить образование льда. Важно также учитывать инерционность системы: бетонные стяжки или грунтовые нагреватели требуют длительного времени для выхода на рабочий режим, поэтому их управление должно осуществляться с учетом прогноза погоды, а не текущей температуры.
Перспективы развития и интеллектуальные системы
Рынок кабельного обогрева движется в сторону интеллектуализации и интеграции с интернетом вещей (IoT). Современные контроллеры способны собирать данные с множества датчиков, анализировать историю потребления энергии и оптимизировать работу системы в реальном времени. Использование облачных сервисов позволяет удаленно мониторить состояние оборудования, получать уведомления о неисправностях и корректировать настройки без выезда специалиста на объект. Это особенно востребовано на распределенных объектах, таких как нефтепроводы или газовые магистрали, протяженность которых исчисляется километрами.
Развиваются также материалы с улучшенными характеристиками. Появляются композитные проводники с более стабильными параметрами сопротивления и повышенной стойкостью к ультрафиолету. Улучшаются составы герметизирующих компаундов, обеспечивающих защиту соединений в экстремальных условиях. Внедрение новых стандартов безопасности и энергоэффективности стимулирует производителей создавать продукты, которые не только выполняют свою функцию, но и минимизируют экологический след за счет снижения потерь электроэнергии.
Таким образом, кабельные системы электрического обогрева представляют собой зрелую, но постоянно развивающуюся отрасль. От правильного выбора типа кабеля, будь то резистивный или саморегулирующийся, до качества монтажных работ и настройки автоматики зависит безопасность и комфорт эксплуатации объектов. Глубокое понимание физических процессов, происходящих в нагревательных элементах, и строгое соблюдение технических регламентов позволяют создавать надежные системы, способные работать десятилетиями в самых суровых климатических условиях. Инвестиции в качественное проектирование и оборудование окупаются за счет снижения эксплуатационных расходов и предотвращения аварийных ситуаций, связанных с замерзанием коммуникаций или разрушением конструкций.
