Проверяйте состояние защитного стержня каждые 12 месяцев. Если диаметр детали уменьшился на 50% или поверхность покрылась глубокими рытвинами, замените элемент. Это предотвращает коррозию внутреннего бака и продлевает срок эксплуатации ТЭНа. При появлении хлопьев накипи в горячей воде или постороннем шуме во время нагрева слейте жидкость, снимите фланец и удалите известковый налет механическим способом. Используйте раствор лимонной кислоты для очистки медной оболочки нагревательного элемента.
Вызывайте мастера сервисного центра, оставив заявку на сайте https://24fixboiler.ru/, при обнаружении капель на корпусе или протечки из-под термостата. Самостоятельная герметизация бака невозможна, так как нарушение целостности эмалевого покрытия требует заводской сварки. Если прибор бьет током при прикосновении к крану или корпусу, немедленно обесточьте агрегат через автомат в щитке. Такая неисправность указывает на пробой изоляции нагревателя. Эксплуатация устройства с поврежденным ТЭНом опасна для жизни, а диагностика требует применения мультиметра для проверки сопротивления изоляции.
Следите за показаниями давления в системе холодного водоснабжения. Если манометр показывает выше 5 бар, поставьте редуктор перед обратным клапаном. Это защитит внутреннюю емкость от разрыва из-за гидроударов. Раз в месяц принудительно открывайте сливной рычаг предохранительного клапана на 5–10 секунд, чтобы вымыть скопившийся песок и предотвратить заклинивание пружины. Если вода перестала нагреваться выше 40 градусов или индикатор горит, но бак остается холодным, проверьте исправность термореле или замените сгоревший силовой блок.
Выбор места и подготовка несущей стены для безопасного монтажа анкеров
Размещайте накопительный бак на капитальной стене из полнотелого кирпича или бетона марки не ниже М200. Гипсокартонные перегородки и тонкие ненесущие простенки толщиной до 120 мм не выдержат вес заполненной емкости объемом 80–100 литров. Расстояние от верхней крышки прибора до потолка должно составлять минимум 10–15 см, чтобы вы могли беспрепятственно навесить петли на стальные крюки. Снизу оставьте зазор в 50 см для доступа к ТЭНу, термостату и магниевому аноду во время технического осмотра.
Для крепежа в бетон используйте стальные распорные анкеры диаметром 10–12 мм и длиной от 100 мм. Пластиковые дюбели со временем деформируются под постоянной нагрузкой, что приводит к перекосу корпуса. При работе с пустотелым кирпичом или газобетоном применяйте химические анкеры. Двухкомпонентный состав заполняет поры материала и создает монолитное соединение, выдерживающее рывки давления в системе ГВС.
Технология бурения и фиксации
Сверлите отверстия строго перпендикулярно плоскости. Если сверло уйдет в сторону, нагрузка на кронштейн распределится неравномерно, и металл начнет разгибаться. Глубина отверстия должна превышать длину гильзы на 10 мм. После сверления обязательно удалите пыль и крошку из канала строительным пылесосом или ручной грушей. Пыль внутри отверстия снижает силу трения распорного механизма на 30–40%.
Проверьте прочность фиксации, приложив к вкрученному крюку вертикальное усилие. Метиз не должен люфтить или выходить из гнезда. Если стена облицована кафелем, сначала пройдите слой плитки сверлом по стеклу на низких оборотах без ударного режима. Это предотвратит появление трещин в глазури. Только после прохода керамики переключайте перфоратор в режим удара для работы с бетоном.
Учитывайте близость точек водоразбора и электрического щитка. Идеальная дистанция до смесителя – до 2 метров, чтобы сократить время ожидания горячей воды и минимизировать теплопотери в трубах. Рядом с корпусом не должно быть открытых розеток без защиты от брызг IPX4. Убедитесь, что стена сухая, без следов плесени или протечек, так как избыточная влажность ускоряет коррозию внешних креплений и сокращает срок службы защитного кожуха.
Финальный этап подготовки – разметка по шаблону или рулеткой с использованием лазерного уровня. Погрешность в 5 мм приведет к тому, что одна из лап кронштейна не плотно сядет на опору. Это вызовет вибрации при нагреве и остывании жидкости, что постепенно ослабит соединение в стене. Тщательная проверка вертикали и горизонтали гарантирует стабильность всей конструкции на годы вперед.
Схема подключения водонагревателя к водопроводу с использованием предохранительного клапана

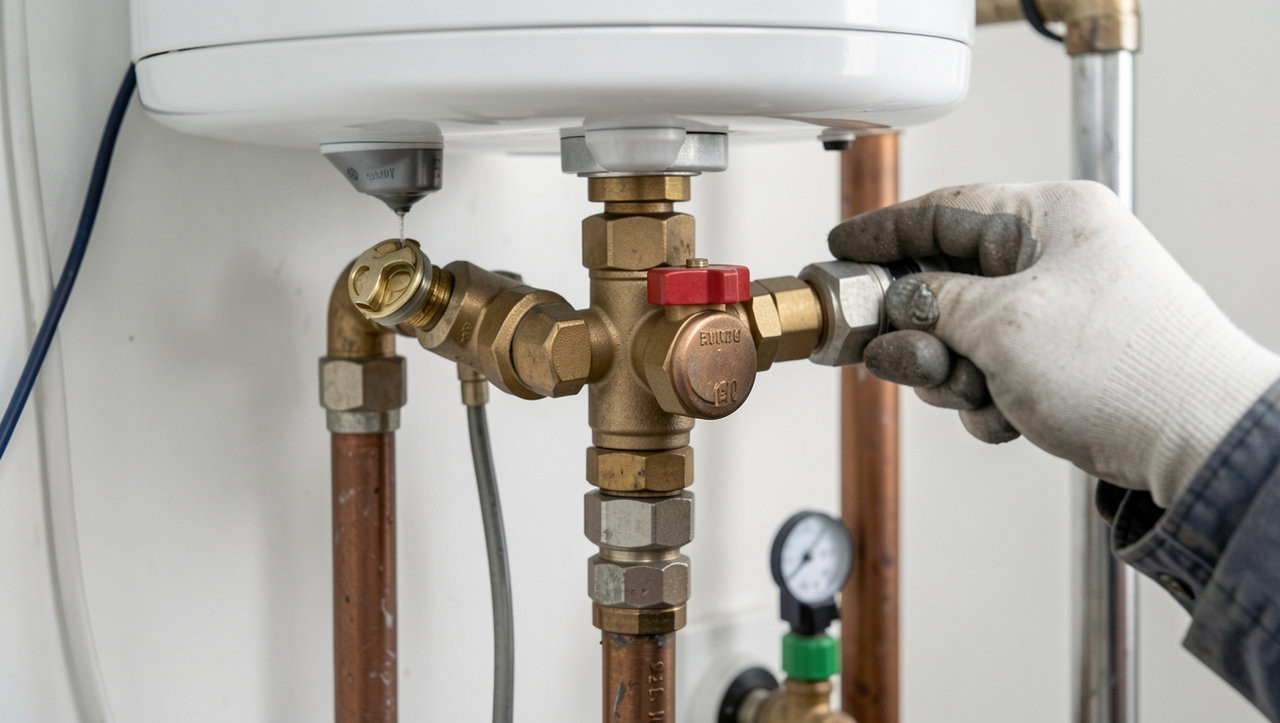

Монтируйте предохранительный клапан строго на входе холодной воды, помеченном синим кольцом на патрубке бойлера. Этот узел выполняет две функции: предотвращает отток жидкости обратно в магистраль при падении давления и сбрасывает излишки объема при тепловом расширении. Направление стрелки на корпусе детали должно совпадать с направлением потока воды к накопителю. Если давление в сети превышает 4 атмосферы, перед защитным механизмом следует поставить редуктор для стабилизации напора.
| Элемент системы | Тип соединения | Назначение |
|---|---|---|
| Обратный клапан | Резьба 1/2 или 3/4 дюйма | Защита от избыточного давления |
| Тройник для слива | Латунный фитинг | Опорожнение бака при техподдержке |
| Запорный кран | Шаровый полнопроходной | Перекрытие подачи воды |
| Диэлектрическая муфта | Полимерная вставка | Разрыв блуждающих токов |
Между клапаном и входом в бак нельзя ставить запорную арматуру, так как это заблокирует выход лишней жидкости и приведет к деформации емкости. Используйте тройник со сливным краном, разместив его выше защитного устройства. Такое расположение позволит быстро слить воду из резервуара через дренажный шланг при необходимости замены анода или чистки ТЭНа. Резьбовые стыки уплотняйте ФУМ-лентой или сантехническим льном с герметизирующей пастой, наматывая материал по часовой стрелке. Соединение затягивайте гаечным ключом без рывков, чтобы не повредить хрупкие латунные стенки фитинга.
К носику клапана подсоедините прозрачную трубку из ПВХ и выведите ее в канализацию или специальный бачок. При нагреве воды до 75 градусов объем жидкости увеличивается на 3%, что вызывает капельное выделение влаги через дренажное отверстие. Если клапан постоянно сухой при работающем нагреве, проверьте его работоспособность, повернув рычаг принудительного сброса. Отсутствие капель часто указывает на неисправность пружины или засор соляными отложениями, что повышает риск разрыва внутреннего бака.
Для интеграции в водопроводную сеть применяйте трубы из полипропилена или сшитого полиэтилена с рабочим давлением от 10 бар. Гибкие подводки в металлической оплетке имеют ограниченный срок службы (до 5 лет) и узкое проходное сечение, что снижает напор в смесителе. Жесткая обвязка полимерными трубами исключает протечки в местах завальцовки шлангов. Обязательно предусмотрите отсекающие краны на входе и выходе системы, чтобы иметь возможность изолировать агрегат от общей сети без отключения водоснабжения во всей квартире.
Раз в полгода проверяйте состояние защитного узла на предмет образования накипи. Очистка седла клапана от солей жесткости продлевает срок эксплуатации устройства и гарантирует срабатывание мембраны при достижении критических 6-7 бар. Исправная группа безопасности исключает поломки, связанные с гидроударами и тепловым расширением, сохраняя целостность сварных швов внутреннего бака.
Нюансы электромонтажа: подбор сечения кабеля и установка УЗО для защиты от пробоя
Для агрегата мощностью до 3,5 кВт прокладывайте медный трехжильный кабель сечением 2,5 мм². Если потребление энергии составляет 5–8 кВт, используйте проводник сечением 4 или 6 мм². Тонкий провод перегревается, плавит изоляцию и провоцирует короткое замыкание. Алюминиевая проводка запрещена для питания мощных ТЭНов из-за хрупкости и высокого сопротивления. Используйте кабель марки ВВГнг-Ls, который не распространяет горение и имеет низкое дымовыделение при перегрузке.
Защитное устройство отключает питание при утечке тока 10 или 30 мА. Для помещений с высокой влажностью выбирайте номинал 10 мА, чтобы предотвратить удар током при касании корпуса. Устройство сравнивает ток на фазе и нуле: если разница превышает порог, цепь разрывается за 0,03 секунды. Проверяйте работоспособность механизма раз в месяц нажатием кнопки «Тест».
- Медный кабель 2,5 мм² выдерживает ток до 25 Ампер.
- Медный кабель 4 мм² рассчитан на нагрузку до 35 Ампер.
- Медный кабель 6 мм² подходит для проточных нагревателей до 10 кВт.
Подключайте линию напрямую от распределительного щитка без промежуточных розеток. Каждое соединение увеличивает риск нагрева контактов. Зачищайте жилы на 10–12 мм и плотно затягивайте винтовые клеммы. Слабый контакт искрит, что приводит к обгоранию изоляции. Используйте автоматический выключатель номиналом на одну ступень выше рабочего тока прибора. Например, для ТЭНа на 2 кВт (ток около 9 А) ставьте автомат на 16 А типа B или C.
Наличие заземления – обязательное условие безопасности при эксплуатации емкостей с водой. В домах старого фонда часто отсутствует контур заземления в стояке. Запрещено соединять заземляющий контакт с нулевым проводом в розетке или на трубах водоснабжения. Это создает риск появления потенциала 220В на металлическом корпусе при обрыве нуля в подъезде. Единственный безопасный вариант в такой ситуации – монтаж дифференциального автомата.
- Определите мощность нагревательного элемента по паспорту.
- Вычислите рабочий ток, разделив мощность на 220.
- Выберите сечение жилы по таблицам ПУЭ с запасом 20%.
- Закрепите кабель в гофротрубе или кабель-канале.
Для фиксации провода в штробах применяйте дюбель-хомуты через каждые 40 см. При открытой прокладке используйте негорючие короба. Избегайте резких изгибов кабеля, радиус поворота должен составлять не менее пяти диаметров провода. Концы многожильного провода обязательно опрессовывайте наконечниками НШВИ. Это исключает передавливание медных волокон винтом и обеспечивает стабильное пятно контакта.
Тщательная проверка затяжки болтов в щитке предотвращает 80% поломок электроники. Раз в год подтягивайте клеммы, так как медь обладает свойством текучести под давлением. Если при включении нагрева чувствуется запах горелого пластика или кабель становится горячим на ощупь, немедленно обесточьте линию. Эксплуатация техники с поврежденной изоляцией или неисправной защитой опасна для жизни.
Пошаговый алгоритм первого запуска и проверки герметичности соединений под давлением
Перекройте запорный вентиль на стояке горячего водоснабжения, чтобы исключить утечку нагретой жидкости в общую магистраль. Полностью откройте смеситель в раковине или ванной, переведя рычаг в положение выдачи горячей воды. Это позволит вытеснить скопившийся в баке воздух. Затем плавно поверните кран подачи холодной воды на входе в агрегат. Заполнение емкости объемом 50–80 литров занимает от 5 до 12 минут в зависимости от напора в системе. Как только из излива смесителя пойдет ровная струя без шипения и брызг, закройте его.
Осмотрите каждый стык труб и гибких подводок, используя сухую бумажную салфетку. Проведите ею по резьбовым соединениям, местам прилегания диэлектрических муфт и предохранительного клапана. Появление мокрого пятна на бумаге сигнализирует о микротрещине в уплотнителе или недостаточном количестве фум-ленты. Давление в бытовой сети обычно составляет 3–5 бар, и под такой нагрузкой протечки проявляются сразу. Если капли скапливаются на обратном клапане, убедитесь, что стрелка на его корпусе совпадает с направлением потока воды к баку.
Проверьте надежность затяжки гаек разводным ключом, избегая чрезмерного усилия, которое может деформировать резиновые прокладки. При обнаружении течи слейте жидкость и заново упакуйте резьбу, используя сантехнический лен с пастой или полимерную нить. Повторите цикл наполнения резервуара. Следите за состоянием фланца в нижней части накопителя. Если влага просачивается из-под пластикового кожуха, это указывает на неплотное прилегание нагревательного элемента или дефект прокладки ТЭНа. В такой ситуации затяните крепежные болты крест-накрест для равномерного распределения давления на уплотнительное кольцо.
Включите устройство в электросеть только после подтверждения полной герметичности и отсутствия влаги на контактах. Убедитесь, что розетка имеет заземление, а сечение медного кабеля составляет не менее 2,5 мм². Установите термостат на отметку 55–60 градусов. Такой температурный режим препятствует активному образованию накипи и размножению бактерий Legionella, при этом снижая риск ожогов при пользовании. Засеките время: стандартный прибор мощностью 1,5–2 кВт прогревает объем 50 литров до указанной температуры примерно за 1,5 часа.
Проконтролируйте работу сливного отверстия защитного клапана в процессе первичного нагрева. Расширение жидкости приводит к росту внутреннего давления, поэтому появление нескольких капель из дренажного носика считается нормой. Для отвода излишков закрепите на носике прозрачную трубку и выведите ее в канализацию. Если вода течет непрерывной струей, это означает поломку пружины клапана или превышение допустимого давления в магистрали выше 6–7 бар. В последнем случае потребуется монтаж редуктора на вводе в квартиру для защиты внутренних узлов оборудования от гидроударов.
