В современном мире автоматизации и управления электроприводами сложно найти устройство, которое бы столь же незаметно, но при этом так эффективно решало задачи коммутации, гальванической развязки и усиления сигналов, как промежуточное реле. Этот компактный электромеханический или полупроводниковый аппарат выполняет роль связующего звена между управляющей логикой (контроллерами, датчиками, кнопками) и мощными исполнительными механизмами — пускателями, клапанами, нагревателями. При этом он не только передаёт команду, но и защищает дорогостоящие входные цепи от обратных выбросов, искрения и перегрузок. Для специалистов, желающих грамотно оснастить свой щит автоматики, важно не только понимать принципы работы, но и знать, где можно подобрать надёжный вариант, например, купить промежуточное реле с учётом всех технических нюансов. Однако, чтобы выбор был осознанным, необходимо разобраться в конструктивных типах, параметрах срабатывания, схемах подключения и критериях долговечности, о чём и пойдёт речь в данном материале.
Что такое промежуточное реле и для чего оно нужно?
Промежуточное реле — это коммутационный аппарат, предназначенный для многократного замыкания и размыкания электрических цепей при подаче сигнала на его катушку управления. Его главная задача — не коммутировать большие токи (для этого существуют контакторы), а именно «промежуточная» роль: усиление слабого сигнала, умножение количества контактов, изменение логики работы (замыкающие/размыкающие пары) и гальваническое разделение цепей. Благодаря этому одно реле может одновременно включить несколько разных исполнительных устройств или, наоборот, блокировать их работу при аварийных ситуациях. В системах диспетчерского управления и сбора данных (SCADA) именно промежуточные реле служат тем самым «физическим» интерфейсом, который преобразует цифровые команды в реальные электрические импульсы.
Классификация промежуточных реле
Вся номенклатура этих устройств делится на несколько основных групп в зависимости от конструкции и области применения. Рассмотрим их подробнее.

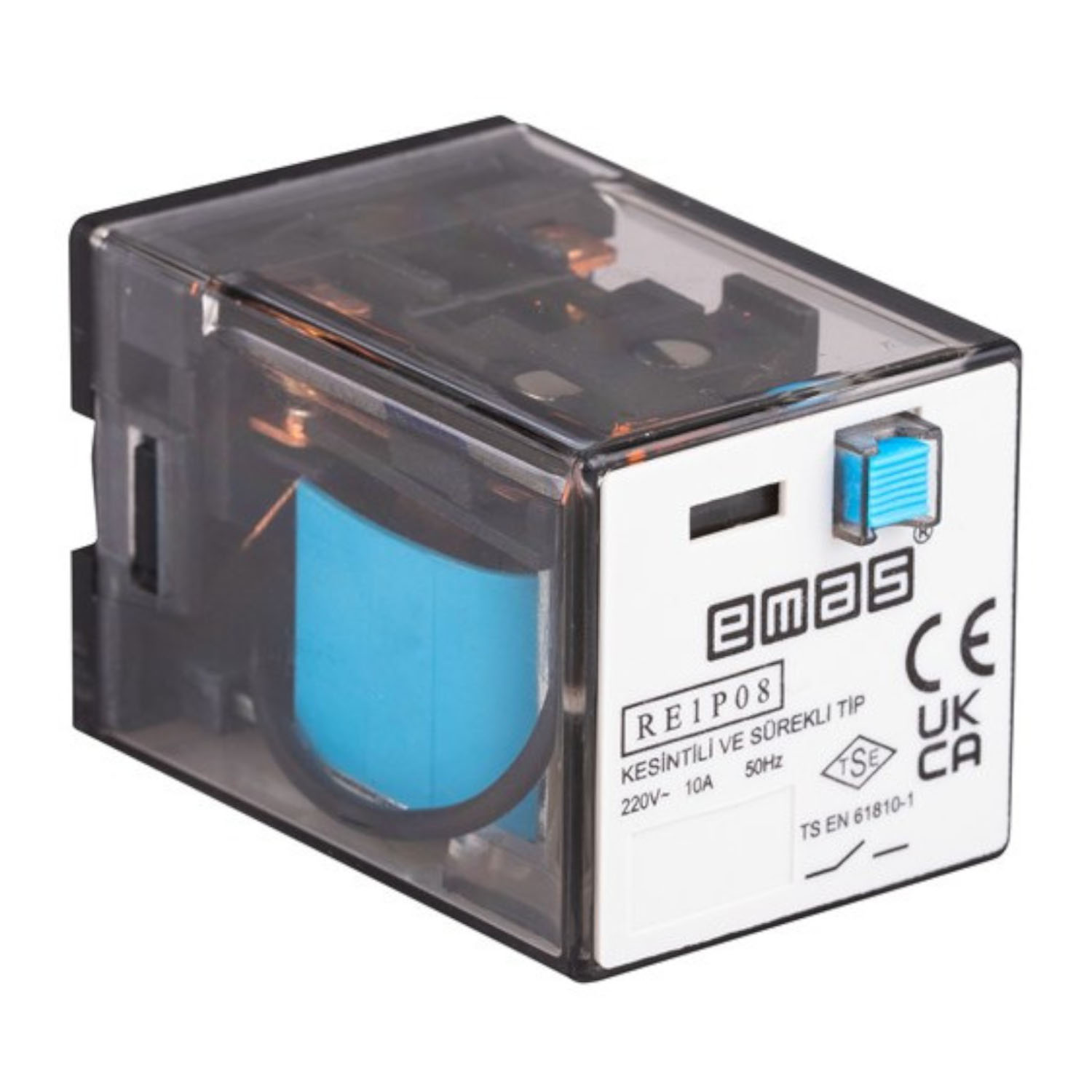

Электромагнитные реле
Наиболее распространённый тип, работающий на принципе электромагнитного притяжения якоря при подаче напряжения на катушку. Они отличаются простотой, доступной ценой и широким диапазоном коммутируемых токов (от миллиампер до 10-15 А). Выпускаются как в открытом виде (для монтажа на DIN-рейку), так и в герметичных корпусах для агрессивных сред. Главный недостаток — наличие подвижных частей, что ограничивает ресурс (обычно 10–100 тысяч срабатываний) и вызывает дребезг контактов при вибрациях.
Твердотельные реле (SSR)
Полупроводниковые приборы на основе симисторов, транзисторов или тиристоров, не имеющие механических движущихся элементов. Они обеспечивают бесшумную работу, мгновенное срабатывание (до десятков микросекунд), стойкость к вибрации и миллиардный ресурс. Однако они дороже, имеют большее падение напряжения в открытом состоянии (до 2 В) и требуют дополнительного теплоотвода при токах выше 5 А. Применяются в системах с частыми включениями и в пожаровзрывоопасных зонах.
Герконовые реле
Особая разновидность, где контакты герметично запаяны в стеклянную колбу и переключаются под действием магнитного поля катушки. Отличаются сверхмалой ёмкостью, высоким сопротивлением изоляции и отличной герметичностью, что делает их незаменимыми в измерительной технике и медицинском оборудовании. Ток коммутации обычно не превышает 1 А, поэтому для силовых цепей они не используются.
Основные технические параметры выбора
Чтобы купить промежуточное реле, которое прослужит долго и безотказно, необходимо обратить внимание на совокупность характеристик, а не только на цену. Ключевыми из них являются:
- Напряжение катушки (управляющее): может быть постоянным (5, 12, 24, 48, 110 В) или переменным (12, 24, 110, 230 В). Несоответствие напряжению управления приведёт к отказу или неправильному срабатыванию.
- Коммутируемый ток контактов: максимальный ток, который способна выдержать контактная группа. Для сигнальных цепей достаточно 1–2 А, для управления контакторами требуется не менее 5–10 А.
- Количество и тип контактных групп: может быть от одной до четырёх групп, каждая может быть нормально разомкнутой (NO), нормально замкнутой (NC) или переключающей (CO). Чем больше групп, тем функциональнее реле.
- Время срабатывания и отпускания: для большинства электромагнитных реле это 5–20 мс, что вполне достаточно для систем управления. Для высокоскоростных процессов лучше выбирать твердотельные аналоги.
- Электрическая износостойкость и механический ресурс: указывается в количестве циклов без нагрузки (механический) и под нагрузкой (электрический). Для частых переключений выбирайте модели с электрическим ресурсом не менее 100 000 циклов.
Схемы подключения и практические примеры
Типовая схема включения промежуточного реле предельно проста: катушка подключается к источнику управляющего сигнала (выход ПЛК, кнопка или концевой выключатель), а контакты — в цепь нагрузки. Однако на практике часто используют комбинированные схемы для самоблокировки (фиксация состояния) или временной задержки (с использованием конденсаторов). Например, в системе аварийной остановки часто применяют реле с механическим индикатором срабатывания и ручным возвратом. Также популярно применение промежуточных реле в качестве усилителей для выходов микроконтроллеров, чтобы не перегружать их выводы. Важно помнить о защитных диодах (для постоянного тока) или варисторах (для переменного), которые гасят выбросы ЭДС самоиндукции при отключении катушки, продлевая срок службы выходных элементов контроллера.
Особенности монтажа и эксплуатации
Большинство современных промежуточных реле предназначены для монтажа на стандартную DIN-рейку шириной 35 мм, что обеспечивает быструю сборку щитов. Однако есть модели с креплением на панель винтами или даже пайкой (для печатных плат). При монтаже следует обеспечить свободный доступ к клеммам и индикации состояния, а также соблюдать расстояния между реле — не менее 10 мм для нормального охлаждения. Особое внимание уделяется сечению соединительных проводов: для токов до 5 А достаточно 0,75–1,0 мм², при больших токах сечение увеличивают согласно ПУЭ. Важно также, чтобы температура окружающей среды не превышала +55°C (для большинства моделей), иначе возможно тепловое повреждение катушки. В условиях повышенной влажности или запылённости следует выбирать реле с классом защиты не ниже IP20.
Типичные ошибки при выборе и эксплуатации
Несмотря на кажущуюся простоту устройства, специалисты нередко допускают просчёты, которые ведут к нестабильной работе автоматики. Перечислим наиболее частые проблемы в виде нумерованного перечня, чтобы их можно было легко запомнить и избежать:
- Использование реле с неподходящим напряжением катушки — например, подключение катушки на 24 В постоянного тока к источнику переменного 24 В, что вызывает гул и быстрый перегрев.
- Превышение допустимого тока контактов — подключение нагрузки с пусковым током, в 3-5 раз превышающим номинальный (электродвигатели, лампы накаливания) приводит к свариванию контактов.
- Игнорирование защиты катушки от обратных ЭДС — при работе с мощными контакторами или электромагнитами без снабберной цепи (диод+резистор) пробивает управляющие транзисторы контроллера.
- Неправильная ориентация реле в пространстве — некоторые модели чувствительны к гравитации (особенно герконовые), и установка вверх ногами меняет параметры срабатывания.
- Экономия на количестве контактных групп — попытка использовать одно реле для коммутации нескольких разнородных цепей без гальванической развязки часто приводит к «паразитному» питанию через общую землю.
Избежать этих ошибок помогает внимательное изучение паспортных данных, а также использование реле с запасом по току (не менее 30-50%) и напряжению. Кроме того, рекомендуется раз в квартал проводить профилактический осмотр контактов — при почернении или подгорании их следует заменить.
Перспективы развития и новые технологии
В последние годы наметилась устойчивая тенденция к вытеснению электромеханических реле твердотельными аналогами в высокоточных и высокоскоростных системах. Однако полной замены не происходит, и вот почему: электромагнитные реле обеспечивают идеальную гальваническую развязку (сопротивление изоляции до 1000 МОм), что недостижимо для многих полупроводниковых схем. Кроме того, они терпимы к перегрузкам и не требуют сложных схем управления. В то же время появляются гибридные модели с электронным управлением катушкой и механическими контактами из серебряно-кадмиевых сплавов, которые сочетают преимущества обоих миров. Также активно развиваются «умные» реле со встроенными интерфейсами связи (Modbus, KNX), позволяющими дистанционно диагностировать состояние контактов и считать количество срабатываний. Такие устройства уже доступны для заказа, и их внедрение обещает повысить надёжность автоматизации на принципиально новый уровень.
Заключение
Промежуточное реле остаётся тем универсальным звеном, без которого не обходится ни один серьёзный проект в области промышленной электроники и автоматизации зданий. Его грамотный подбор, основанный на понимании нагрузок, условий среды и требуемой логики работы, способен не только сэкономить средства, но и предотвратить дорогостоящие аварии. Помните, что экономия на этом компоненте часто оборачивается многократными затратами на ремонт или замену управляющих контроллеров. Относитесь к выбору реле как к стратегической задаче: изучите каталоги, сравните характеристики разных производителей, не пренебрегайте консультациями с инженерами. И тогда ваша система будет работать как швейцарские часы, обеспечивая точность, безопасность и долговечность.
